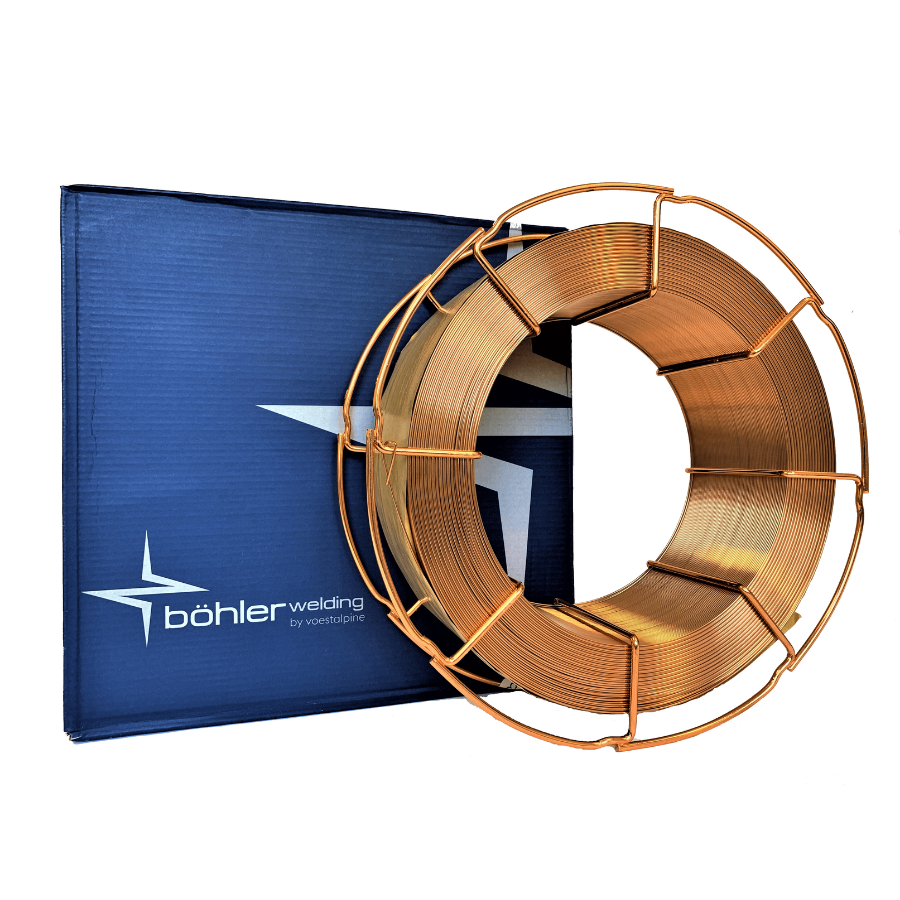

Schweißdraht Böhler Union X 90

Böhler Union X 90 Massivdraht

Union X 90 ist eine niedriglegierte, verkupferte Massivdrahtelektrode für das MAG-Schutzgasschweißen hochfester Feinkornbaustähle. Der Schweißdraht eignet sich besonders für vergütete und thermomechanisch gewalzte Stähle mit Mindestdehngrenzen bis ca. 890 MPa und wird vor allem im Kranbau, Fahrzeugbau und Stahlbau mit hochfesten Konstruktionen eingesetzt.

Durch sein spezielles Mikrolegierungskonzept bietet Union X 90 auch bei sehr hoher Festigkeit eine gute Duktilität sowie eine hohe Kaltrisssicherheit. Das Schweißgut erreicht im unbehandelten Schweißzustand typische mechanische Werte von ca. 915 MPa Dehngrenze, 960 MPa Zugfestigkeit und 20 % Dehnung. Die Kerbschlagarbeit liegt typischerweise bei 130 J bei +20 °C und mindestens 47 J bei -60 °C unter Mischgas M21.

Der Draht ist für das Schweißen mit DC+ ausgelegt und kann mit Schutzgasen nach EN ISO 14175, insbesondere M20 und M21, verarbeitet werden. Geeignete Grundwerkstoffe sind unter anderem S890Q, S890QL, alform® 900 sowie vergleichbare hochfeste Feinkornbaustähle.

Technische Daten

Normbezeichnung:
EN ISO 16834-A: G 89 6 M21 Mn4Ni2CrMo
AWS A5.28 / SFA-5.28: ER120S-G

Richtanalyse:
C: 0,10 %
Si: 0,80 %
Mn: 1,80 %
Cr: 0,35 %
Ni: 2,25 %
Mo: 0,60 %

Verfügbare Durchmesser:
1,0 mm / 1,2 mm

Zulassungen:
TÜV, DB, DNV, CE
