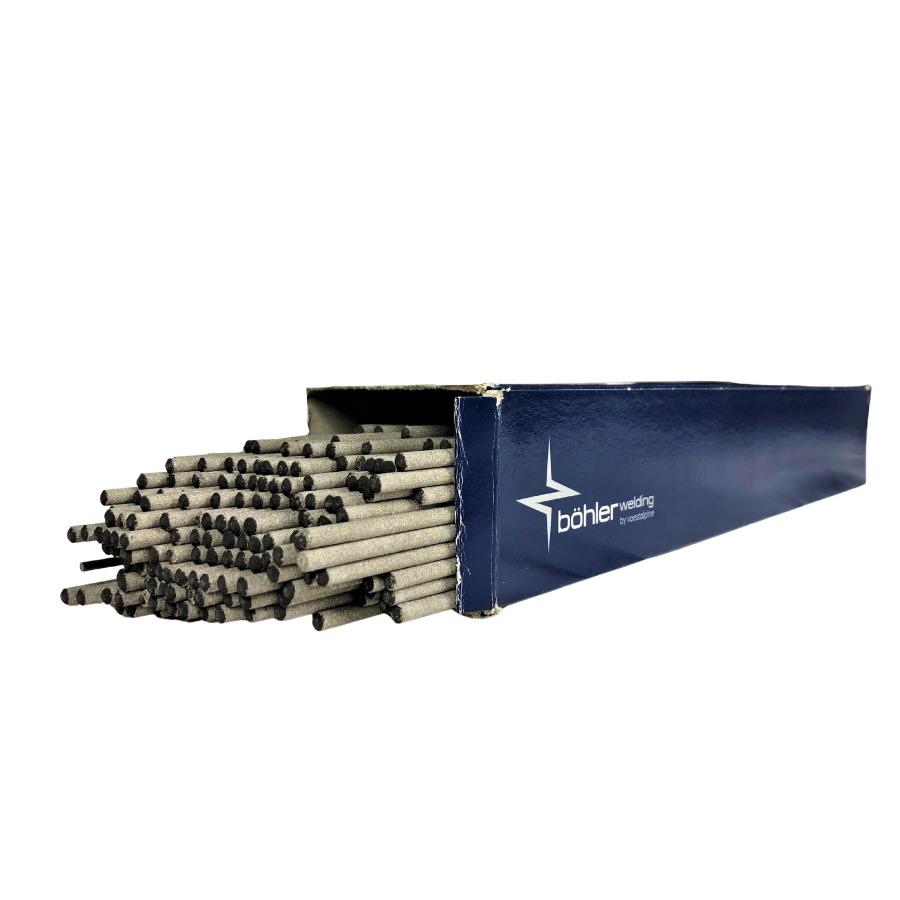

Stabelektroden Böhler FOX EV 85

BÖHLER FOX EV 85 – Stabelektrode, niedriglegiert, basisch umhüllt, hochfest.

Normbezeichnung: EN ISO 18275-A: E 69 6 Mn2NiCrMo B 4 2 H5; EN ISO 18275-B: E7618-G A H5; AWS A5.5/SFA-5.5: E11018-G H4R / E11018M H4R (mod.); AWS A5.5M: E7618-G H4R / E7618M H4R (mod.).

Eigenschaften und Anwendungsbeispiele: Basisch umhüllte Stabelektrode mit hoher Zähigkeit und Risssicherheit für hochfeste Feinkornbaustähle, kaltzäh bis –60 °C. In allen Positionen außer Fallnaht leicht zu handhaben. Sehr niedrige Wasserstoffgehalte im Schweißgut (unter AWS-Bedingungen HD < 4 ml/100 g) kombiniert mit einer feuchteresistenten Umhüllung.

Grundwerkstoffe: Vergütungs- und Feinkornbaustähle bis 690 MPa Streckgrenze, z. B. S620Q, S620QL, S690Q, S690QL, S620QL1–S690QL1, alform plate 620 M/700 M, aldur 620 Q/620 QL/620 QL1, aldur 700 Q/700 QL/700 QL1; ASTM A 514 Gr. F, H, Q; A 709 Gr. 100 Type B, E, F, H, Q; A 709 Gr. HPS 100W.

Richtanalyse (Gew.-%): C 0,05; Si 0,4; Mn 1,7; Cr 0,4; Ni 2,1; Mo 0,5.

Mechanische Gütewerte des Schweißgutes (typische Werte, Schweißzustand): Rp0,2 ca. 780 MPa (≥690), Rm ca. 840 MPa (760–960), A ca. 20 %, Kerbschlagarbeit ISO-V 110 J bei +20 °C und 60 J (≥47) bei –60 °C.

Verarbeitungshinweise: Stromart DC+. Elektrodenstempelung „FOX EV 85 11018-G E 69 6 Mn2NiCrMo B“. Rücktrocknung falls erforderlich 300–350 °C, min. 2 h. Vorwärmung, Zwischenlagentemperatur und Wärmenachbehandlung entsprechend Grundwerkstoff.

Lieferform: einzeln vakuumverpackte Packungen (je Variante unter Inhalt/Menge angegeben).

Zulassungen: TÜV (04313), DB (10.014.22), BV, CE.

Quelle: Herstellerdatenblatt Böhler/voestalpine, Stand 03/2023.
